Mrežni dijagram je poput nacrta zgrade, jer pokazuje kako je mreža izgrađena. Za razliku od same konstrukcije, ovaj proces se često odvija nakon što je mreža već uspostavljena, služeći kao način dokumentovanja njenog funkcionisanja i međusobne povezanosti njenih različitih elemenata. Mrežni dijagrami predstavljaju jedan od najvažnijih alata pri rešavanju problema, često pomažući u identifikaciji izvora poteškoća. Za izradu kvalitetnih dijagrama neophodni su odgovarajući alati. Srećom, postoji širok spektar specijalizovanih softverskih rešenja koja se mogu koristiti. U ovom članku ćemo razmotriti neke od najboljih dostupnih softvera za kreiranje mrežnih dijagrama i mapiranje topologije.
Započećemo diskusijom o važnosti mrežnih dijagrama. Kao što ćemo videti, njihova primena je raznovrsna, a različite potrebe zahtevaju različite vrste alata. Upravo će razgovor o vrstama alata biti naš sledeći korak. Iako je dostupan veliki broj različitih alata, sa stanovišta mrežnog dijagrama, podelićemo ih u dve osnovne kategorije. Na kraju ćemo detaljno istražiti koji su najbolji alati dostupni na tržištu. Krenućemo sa alatima za mapiranje i topologiju, jer su oni često najinteresantniji, a zatim ćemo preći na jednostavnije alate za crtanje.
Zašto su mrežni dijagrami neophodni?
Dakle, zašto su nam uopšte potrebni mrežni dijagrami? Svako ima svoje razloge, ali neki su češći od drugih. Pre svega, svaki sistem je dobar onoliko koliko je dobra njegova dokumentacija. Kada je reč o računarskoj mreži, dijagram je možda najbolji oblik dokumentacije koji možete imati. Dijagrami mogu uključivati mnoštvo informacija. Tipičan mrežni dijagram će vam otkriti šta je svaki deo opreme, kako su svi elementi međusobno povezani, a često će sadržati i dodatne detalje poput IP adresa ili drugih konfiguracionih parametara.
Kada nešto krene naopako sa mrežom, dijagram je često prvi alat koji se koristi. Recimo da postoji prijava o lošim performansama između radne stanice i servera. Mrežni dijagram bi trebalo brzo da vam omogući da identifikujete uređaje koji se nalaze na putu prenosa podataka, pružajući vam polaznu tačku za rešavanje problema.
Neki će tvrditi da im dijagrami nisu potrebni jer imaju mentalnu sliku o tome kako je mreža konfigurisana. Iako to često može biti tačno, to važi samo do određene mere. Kako vreme prolazi, često zaboravljamo manje detalje. Iako možda još uvek imamo prilično jasnu mentalnu predstavu o tome kako je izgrađena mreža koju smo postavili pre pet godina, verovatno se ne sećamo svih njenih sitnih detalja. Pored toga, drugi administratori su možda izvršili određene promene od našeg poslednjeg angažovanja na tom polju.
Dokumentacija je zaista jedini način da se sve prati, a kada su mreže u pitanju, dijagram je najverovatnije najbolji oblik dokumentacije koji možete imati. Ali mreže, kao i mnoge druge stvari u životu, evoluiraju, a promene se redovno primenjuju. Dodaju se uređaji, nadograđuju veze, modifikuju konfiguracije. Sve ove promene moraju biti dokumentovane. Baš kao i mreža koju predstavlja, mrežni dijagram bi trebalo da bude konstantan rad u toku i mora se posvetiti velika pažnja da bude ažuran. Ne postoji ništa više frustrirajuće od pokušaja rešavanja problema u mreži koristeći zastarele dijagrame.
Različite vrste alata za različite potrebe
Alati za mapiranje mrežnih dijagrama i topologije se značajno razlikuju. Delimično je to zbog različitih potreba mrežnih administratora, ali još važnije, čini se da ne postoji konsenzus o tome šta ovi alati zapravo jesu. Za neke proizvođače, to su samo pomoćni alati za crtanje koji zamenjuju daske za crtanje, kvadrate, lenjire i mehaničke olovke iz prošlosti. Za druge, to je napredni softver koji će automatski otkriti uređaje i mapirati njihove međusobne veze, ostavljajući minimalan posao za korisnika. Treći nude kompletne sisteme za upravljanje sa mnogim naprednim funkcijama. Za naše potrebe, podelićemo ih u dve osnovne kategorije: alate za mapiranje i topologiju, sa jedne strane, i alate za crtanje, sa druge.
Alati za mapiranje mreže i topologiju
Ovi alati će obično učiniti mnogo više od jednostavnog crtanja mrežnih dijagrama. Neki će koristiti SNMP i druge protokole poput CDP-a kako bi ispitali vaše uređaje i otkrili njihove međusobne veze. Zatim će iskoristiti te informacije za automatsko kreiranje grafičkog prikaza vaše mreže.
Ovi alati retko su savršeni, a njihovi crteži će često zahtevati određeni stepen ručnog uređivanja. U tu svrhu, mnogi od njih uključuju određene mogućnosti za uređivanje. Drugi će, pak, zahtevati da izvezete generisani dijagram kako biste ga uređivali koristeći konvencionalnije alate za crtanje.
Napredniji alati u ovoj kategoriji su više sistemi za upravljanje nego sistemi za dokumentaciju. Oni će vam omogućiti da nadgledate status i performanse uređaja i, u nekim slučajevima, omogućiće vam da upravljate njima direktno iz alata za mapiranje i topologiju.
Alati za mrežni crtež
Sledeća vrsta alata su „obični“ alati za mrežni crtež. Za razliku od alata iz prethodne kategorije, ovi alati će vam samo pomoći u stvarnom crtanju vaših mrežnih mapa. U osnovi su kompjuterizovana verzija daske za crtanje i seta alata za crtanje. To ne znači da nisu korisni. U stvari, svako ko je ranije radio ručno, a sada radi na računaru, reći će vam koliko je to praktičnije.
Neki alati imaju mnoge dodatne funkcije osim jednostavnog crtanja. Neki će vam, na primer, omogućiti da skriptujete radnje kada kliknete na određene objekte na vašem crtežu. Pametan administrator bi ih mogao pretvoriti u sistem za upravljanje. Na primer, mrežna mapa se može konfigurisati tako da se klikom na objekat otvara terminalska veza sa njim.
Najbolji alati za mapiranje i topologiju
Dakle, pogledajmo koji su najbolji alati za mapiranje i topologiju. Neki od alata koje smo pronašli će vam omogućiti da mapirate topologiju vaše mreže, dok se drugi gotovo mogu smatrati kompletnim alatima za praćenje. Svi imaju jednu zajedničku stvar, a to je da će automatizovati proces mapiranja vaše mreže.

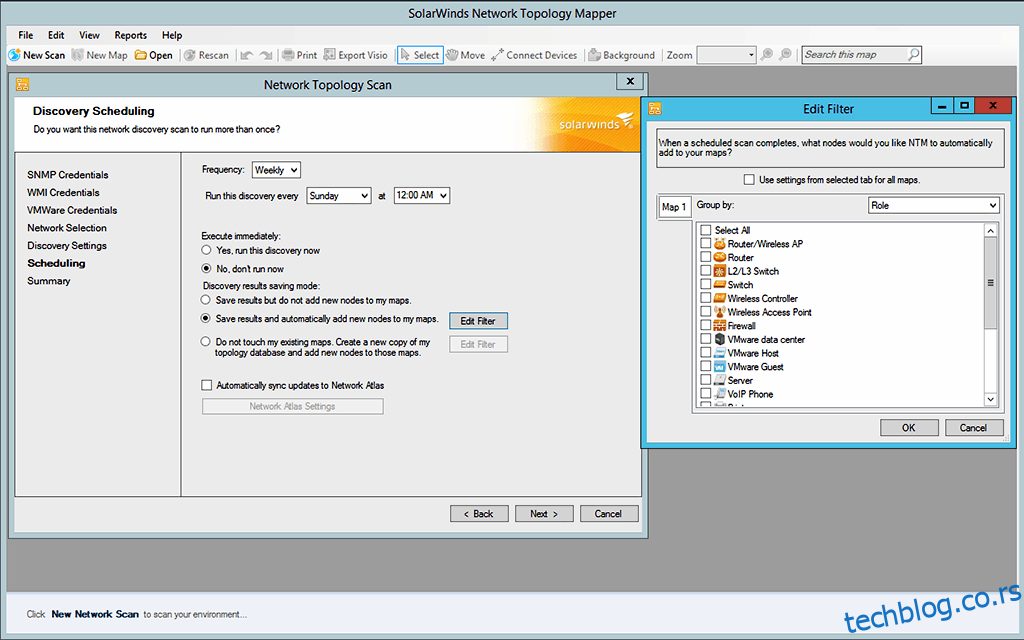

1 — SolarWinds Network Topology Mapper (besplatna probna verzija)
SolarWinds je stekao solidnu reputaciju u oblasti alata za mrežnu administraciju. Njegov vodeći proizvod, Network Performance Monitor, jedan je od najboljih alata za praćenje SNMP-a, a kompanija je takođe poznata po svojim besplatnim alatima.
SolarWinds Network Topology Mapper (NTM) je evolucija LanSurveyor-a, nekadašnjeg alata takođe od SolarWinds-a. Ovaj alat će automatski otkriti vaš LAN i/ili WAN i generisati sveobuhvatne dijagrame mrežne topologije koji su lako čitljivi i koji integrišu informacije o sloju 2 i sloju 3. NTM koristi inovativni koncept koji se naziva topološka baza podataka. To omogućava izradu više različitih mapa na osnovu jednog skeniranja mreže, čime se štedi vreme i resursi.
Još jedna odlična karakteristika SolarWinds Network Topology Mapper-a je da će automatski održavati svoje dijagrame ažurnim. Redovno će ponovo skenirati mrežu u potrazi za promenama u topologiji i novim uređajima. Može čak i da pomogne u bezbednosti mreže jer će otkriti neovlašćene uređaje koji su možda povezani na mrežu.
Pored toga, ovaj alat može pomoći u vezi sa PCI/DSS i drugim zahtevima usklađenosti sa propisima i može se koristiti kao sistem za upravljanje inventarom mrežne opreme. Ako želite da podelite dijagrame alata sa ostatkom sveta, oni se mogu izvesti u industrijski standardni format Microsoft Visio.
Tehnologija SolarWinds Network Mapper koštaće vas 1.495 dolara, što nije mnogo s obzirom na sve što radi. Ako želite da isprobate proizvod pre nego što ga kupite, dostupna je besplatna 14-dnevna probna verzija.
2 — Intermapper
Intermapper od Help Systems je dostupan za Windows, Mac i Linux. Ovaj alat će automatski otkriti svu vašu fizičku i virtuelnu opremu i postaviti je na mapu koja prikazuje sve međusobne veze. Sve što vam preostaje je da personalizujete mape tako da odgovaraju vašoj mreži u stvarnom životu. Možete, na primer, da promenite izgled, prilagodite ikone ili promenite pozadinske slike.
Međutim, Intermapper nije samo alat za mapiranje topologije, već je i prilično dobro rešenje za praćenje. Ima kodiranje bojama uživo i animaciju da istakne status vaših uređaja. Na primer, boja ikona uređaja će ići od zelene (sve je u redu), do žute (upozorenje), do narandžaste (ozbiljnije upozorenje) i na kraju do crvene (neispravan rad). Slično tome, animirani indikatori protoka će vas upozoriti na svaki segment u kojem protok prelazi unapred definisani prag.
Intermapper je dostupan u besplatnoj verziji koja je ograničena na 10 uređaja. Za veće instalacije možete birati između godišnje pretplate ili trajnih licenci, sa cenama koje variraju u zavisnosti od broja uređaja. Dostupna je i besplatna probna verzija od 30 dana.
3 — NetProbe
NetProbe je još jedan proizvod koji nudi mnogo više od samog mapiranja topologije mreže. Zapravo, sebe naziva alatom za praćenje uređaja u realnom vremenu. I to je zaista ono što jeste. Ovaj alat će pratiti bilo koji uređaj povezan na mrežu u realnom vremenu. Ima bogat grafički korisnički interfejs koji je dostupan kao samostalna aplikacija ili kao web interfejs.
Grafički izgled ovog alata uključuje mnogo više od samih uređaja. Na primer, alarmi i praćenja su takođe integrisani u njega. Da bi se omogućilo jednostavno, brzo i uredno predstavljanje okruženja koje se prati, svi elementi crteža su maksimalno pojednostavljeni.
Još jedna odlična karakteristika ovog alata je automatsko otkrivanje uređaja. Alati će skenirati vašu mrežu kako bi otkrili uređaje i dodali ih dijagramima, ali tu se ne zaustavljaju, već će automatski dodati alarme i grafikone koji su relevantni za svaki uređaj.
NetProbe je dostupan u četiri nivoa licence, od besplatne standardne licence koja dozvoljava samo osam uređaja do Enterprise licence koja je pogodna za do 400 uređaja.

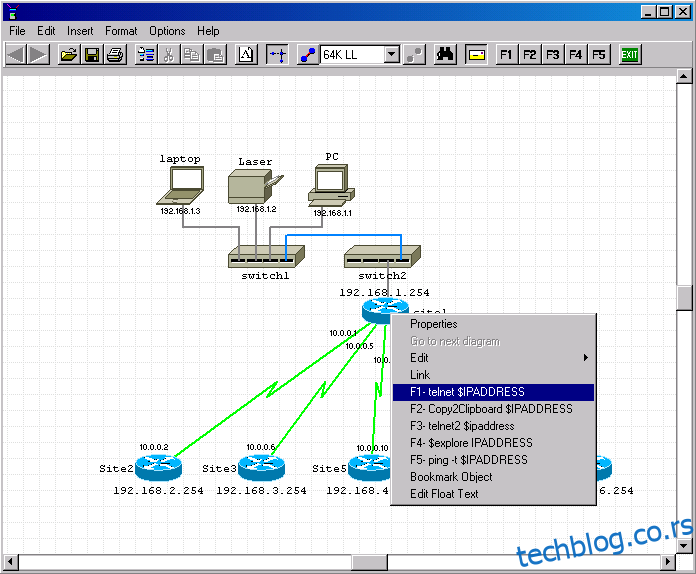

4 — Network Notepad
The Network Notepad je zanimljiv alat koji je jedva ušao u ovu kategoriju. U suštini, to je samo alatka za crtanje, ali su dostupni neki dodaci koji mu daju određenu „inteligenciju“ koju imaju drugi alati sa ove liste. Pogledajmo šta nudi.
Prvo, alat ima sve funkcije koje biste očekivali od alata za crtanje, uključujući dijagrame na više stranica, prilagođene oblike, grupisanje i zaključavanje (što vam omogućava da kombinujete postojeće oblike da biste kreirali nove), automatsko poravnanje i, naravno, šablone.
Kao što smo rekli, Network Notepad zaista briljira kada počnete da koristite njegove dodatke. Najinteresantniji je CDP Neighbor Tool, uslužni program za automatsko otkrivanje. Ovaj alat koristi Cisco Discovery Protocol (CDP) da automatski dokumentuje međusobne veze uređaja. Jednostavno kliknite desnim tasterom miša na objekat u vašem dijagramu, izaberite „Otkrij susede“ i on će koristiti SNMP da izvuče podatke iz CDP tabele uređaja o tome šta je povezano sa objektom i interfejsima međupovezivanja. Zatim kliknite na dugme „Nalepi“ da dodate otkrivene objekte u svoj dijagram.
Network Notepad je dostupan u besplatnoj verziji sa smanjenim funkcijama ili kao profesionalna verzija koju možete kupiti za 18 britanskih funti kada istekne probni period od 30 dana.
Najbolji alati za mrežni crtež
Sledeći proizvodi su jednostavniji – dobro, neki od njih su zapravo prilično složeni – alati koji su osmišljeni da budu zamena za dobru staru dasku za crtanje i pribor za crtanje. Oni će vam pomoći da nacrtate mape vaše mreže, ali ćete morati sami da obezbedite inteligenciju i nacrtate međusobne veze i odnose između uređaja. Neki od paketa sa naše liste su skoro potpuni CAD alati, dok su drugi visoko specijalizovani za mrežni crtež.

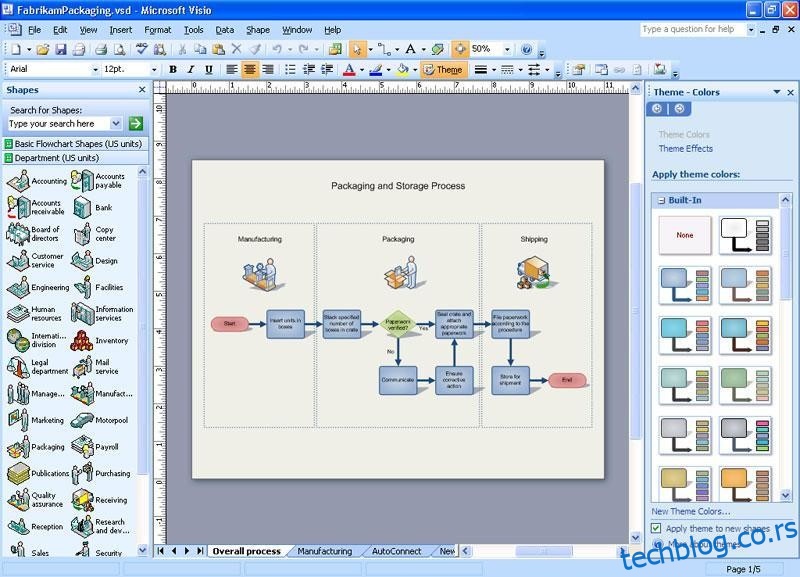

5 — Microsoft Visio
Kada je u pitanju poslovni crtež, Visio—ili Microsoft Office Visio, kako se zvanično zove— već neko vreme je de facto standard. Predstavljen je davne 1992. godine, a kupio ga je Microsoft 2000. godine kada je integrisan kao opcionalna komponenta Microsoft Office Suite-a ili kao samostalni softver.
Glavna karakteristika Visio-a je njegova upotreba šablona objekata kao primarnih komponenti. Postoje setovi šablona za sve vrste upotrebe, uključujući nekoliko za mrežnu opremu ili mrežne simbole. Štaviše, neki proizvođači – poput Cisca, na primer – nude Visio šablone za preuzimanje koje možete da koristite u svojim mrežnim dijagramima.
Cene za Visio su složene i variraju u zavisnosti od toga da li kupujete kao komponentu sistema Office ili kao samostalnu verziju. Dostupan je kao opcija samo na mreži, počevši od 5 USD mesečno, ili kao softver koji se može instalirati lokalno od 15 USD mesečno. Ove cene su za jednogodišnju obavezu.
6 — Dia
Mi uključujemo Dia na našoj listi jer je to besplatna alatka koja najviše podseća na Visio. Neki ga čak nazivaju i Visio klonom. Ako želite da postignete Visio izgled i utisak, bez trošenja velike količine novca, Dia bi mogao biti pravi alat za vas. Dia je baziran na Visio-u, ali sa malo smanjenim skupom funkcija. Međutim, većina funkcija Visio-a koje nedostaju u Dia-i nisu neophodne za osnovno crtanje mrežnih dijagrama.
Šabloni mrežne opreme su, naravno, dostupni, kao i mnogi drugi šabloni. Dijagrami kreirani pomoću Dia mogu se sačuvati u prilagođenom XML formatu, a takođe se mogu izvesti u nekoliko drugih vektorskih ili bitmap formata, poput EPS, SVG, XFIG i PNG. Dia je objavljen pod GPL licencom i dostupan je besplatno i radiće na Linux-u, Unix-u, OS X-u i Windows-u.
7 — ConceptDraw PRO
ConceptDraw PRO je još jedan alat za poslovni crtež koji prilično dobro obrađuje mrežne dijagrame. Njegov korisnički interfejs je prilično intuitivan i ako imate iskustva sa proizvodima iz Microsoft Office paketa, osećaćete se kao kod kuće sa ovim softverom.
Ovo je moćan paket koji se može koristiti za kreiranje kompletnog spektra poslovnih grafika i dokumenata. Alat ima hiljade dostupnih šablona i stotine šablona za brzo crtanje dijagrama. Naravno, uključeni su svi potrebni šabloni za mrežne dijagrame.
ConceptDraw PRO je zanimljiva alternativa Visio-u i neometano će čitati i čuvati Visio datoteke. Međutim, alatka neće samo zameniti Visio, već ima i neke moćne karakteristike prezentacije, što ga čini alternativom za PowerPoint.
ConceptDraw PRO je dostupan za Windows ili OS X i koštaće vas 199 dolara.
8 — Lucidchart
Lucidchart se razlikuje od ostalih unosa na našoj listi. Dostupan je isključivo kao onlajn alatka bazirana na vebu. Sve kreiranje i uređivanje dijagrama se vrši u okviru vašeg pretraživača na Lucidchart web lokaciji. Još jedna jedinstvena karakteristika softvera je da pokrećete nove dijagrame tako što ćete urediti jedan od unapred kreiranih dijagrama koji su dostupni i prilagoditi ga svojim potrebama. To omogućava veoma brzo crtanje.
Ovaj alat koristi standardni HTML5, tako da će raditi na svakom modernom pretraživaču. Takođe ima neke odlične karakteristike za saradnju, omogućavajući timovima da rade na dijagramima. Štaviše, svi podaci su šifrovani radi vaše bezbednosti i sve se automatski arhivira i uvek će biti dostupno.
Lucidchart je dostupan u osnovnoj verziji sa ograničenim funkcijama počevši od 4,95 USD mesečno ili kao Pro verzija, počevši od 9,95 USD mesečno. Dostupna je besplatna probna verzija za obe varijante, kao i timske verzije za više korisnika.
9 — LanFlow
Poslednji na našoj listi je LanFlow, namenski softver za dijagramiranje mreže. Ovaj alat će vam omogućiti da kreirate sve vrste dijagrama LAN, interneta, telekomunikacija i računarskih mreža. Vaša mašta i inspiracija su jedina ograničenja za količinu informacija koje možete uključiti u svoje LanFlow dijagrame. Možete ga koristiti za dokumentovanje mreže, prikazivanje kablova i ožičenja, kao i za komunikaciju tokova i procesa.
Alat ima i 2D i 3D simbole za umrežavanje, konturne simbole i neke osnovne simbole blok dijagrama. Takođe možete dodati sopstveni isječak alatki da biste predstavili svoju specifičnu mrežnu opremu. Ako je sve što vam treba da dokumentujete mreže, LanFlow je verovatno najlakše i najbrže rešenje koje je dostupno.
Cene za LanFlow počinju od 99 USD za jednog korisnika i variraju u zavisnosti od broja licenci koje kupite. Ako želite da isprobate softver pre kupovine, možete preuzeti besplatnu probnu verziju od 30 dana.
